Uart

注：配置 Uart 模块需要同步添加 Platform 模块用于 Async 中断配置、Mcu 模块用于时钟配置、Port 模块用于输出端口配置。

在 Module Configuration 中添加 Mcu、Port、 Uart 和 Platform 模块。

打开 Uart 模块，在 General 中选择 Post Build Variant Build，Config Variant 中同步设置 VariantPostBuild。该步的设置使在代码中设置 Uart_Init 时需要手动指定配置结构体（见代码）。

关于 UartClockRef 时钟参考点即时钟配置，需要在 Mcu 模块中配置：

在Mcu -> McuClockSettingConfig 中新建并进入。

启用 SOSC、SIRC、FIRC、PLL，并在 PeripheralClockConfig （时钟外设）中开启 LPUART1 时钟为 SPLL。

在 ClockReferencePoint 中添加 Point 为 McuClockReferencePoint_LPUART （时钟参考点）为 LPUART1_CLK。

关于输入输出端口需要在 Port 中配置：

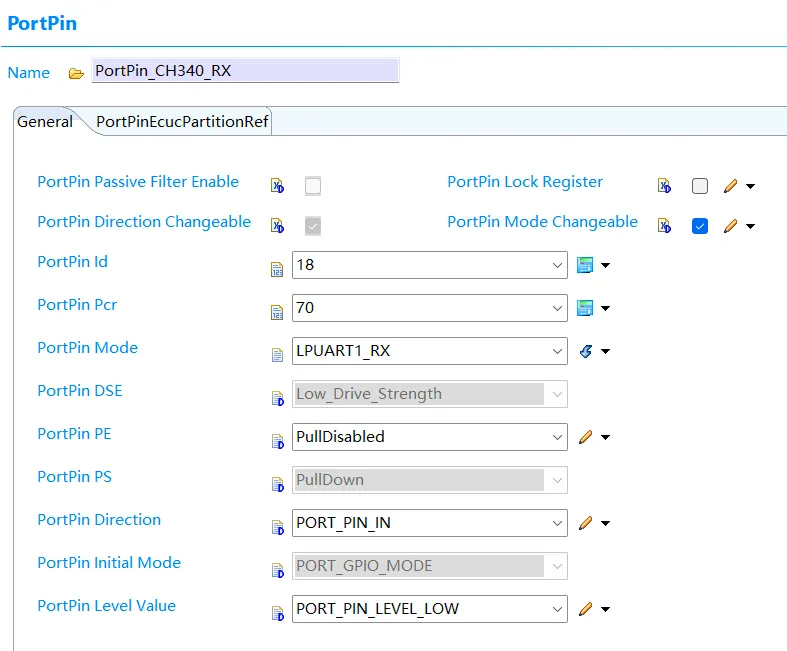

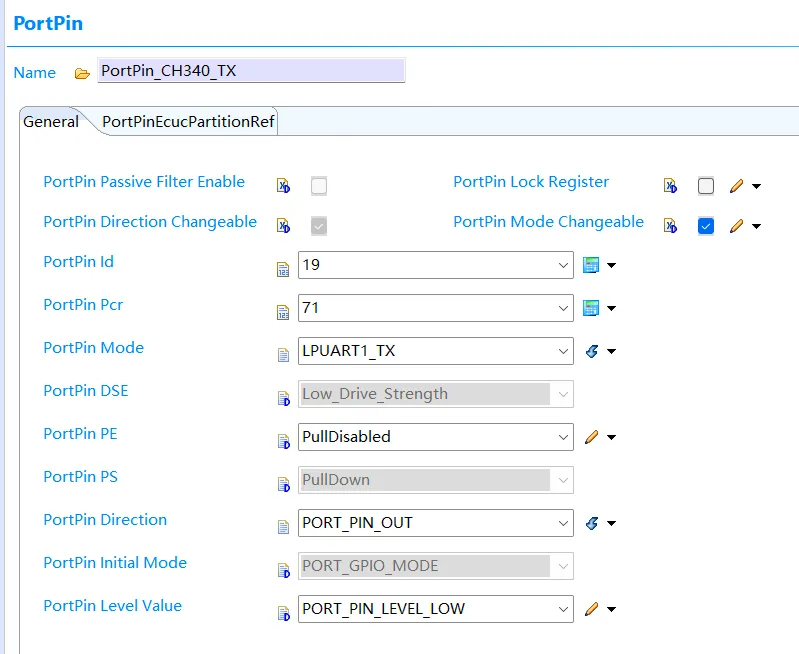

添加 PortPin：CH340_RX、CH340_TX，并分别设置为 LPUART1_RX、LPUART1_TX，其他设置如图所示：

接下来是 Uart 模块配置。

新建 Uart Channel。在 UartHwUsing 中选择 LPUART_IP，Channel ID 设置为 0，该 ID 在代码中用于指定外设。

Uart hardware channel 可以设置为任意，但 Channel ID 始终为上面设置的值(0)。

DesireBardrate 设置为 115200。

Uart Asynchronous Method 设置为 USING INTERRUPTS，即使用中断异步而非 DMA。

其他设置如图所示：

为配置中断，需要在 Platform 模块中配置中断。在 Interrupt Controller 新建一个并进入，进入 Interrupt Configuration 页，找到 LPUART1_RxTx_IRQn，启用 Interrupt Enabled 选项，并设置优先级。

在 Platform -> Generic Interrupt Settings 中，找到 LPUART1_RxTx_IRQn，选择启用（M4），并设置相应 IRQ Handler：LPUART_UART_IP_1_IRQHandler。

该函数名可以在 RTD 中 Uart -> src -> Lpuart_Uart_Ip_Irq.c 中找到（Line 142）：

#if (LPUART_UART_IP_NUMBER_OF_INSTANCES > 1U)
#ifdef LPUART_UART_IP_INSTANCE_USING_1
/* Implementation of Lpuart1 handler named in startup code. */
ISR(LPUART_UART_IP_1_IRQHandler)
{
    Lpuart_Uart_Ip_IrqHandler(1U);
    EXIT_INTERRUPT();
}
#endif
#endif

至此，在 EB Tresos 中的所有关于 Uart 的配置全部完成。进入 S32DS，开始代码配置：

主要代码如下所示：

Uart_Init(&Uart_xConfig);

Uart_AsyncSend((uint8)0U, (uint8 *)log, (uint32)size);
Uart_SyncSend((uint8)0U, (uint8 *)log, (uint32)size, 10000);

需要注意的是，Send 函数的第一个参数的值即为 Channel ID 的值。

代码注释：

UART（通用异步收发传输器）通信接口操作，主要实现了 UART 的初始化和数据发送功能，具体解析如下：

  1. Uart_Init(&Uart_xConfig);
  • 功能：初始化 UART 外设，配置通信参数。
  • 参数：&Uart_xConfig 是一个 UART 配置结构体的指针，结构体中通常包含：
    • 波特率（如 9600、115200 ）
    • 数据位（如 8 位）
    • 停止位（如 1 位）
    • 校验位（如无校验、奇校验、偶校验）
    • 硬件流控设置（如是否启用 RTS/CTS）等。
  • 作用：通过该函数完成 UART 外设的底层配置，使其满足特定的通信协议要求，为后续数据收发做准备。
  1. Uart_AsyncSend((uint8)0U, (uint8 *)log, (uint32)size);
  • 功能：异步发送数据（非阻塞方式）。
  • 参数解析：
    • (uint8)0U：UART 通道号（通常一个 MCU 可能有多个 UART 外设，此处指定使用第 0 号 UART）。
    • (uint8 *)log：待发送的数据缓冲区指针（将log指针转换为uint8*类型，指向要发送的字节数据）。
    • (uint32)size：待发送的数据长度（以字节为单位，转换为 32 位无符号整数）。
  • 特点：调用后立即返回，数据发送过程在后台（通常通过中断或 DMA）完成，不会阻塞当前程序执行流程。适用于对实时性要求高、不希望等待发送完成的场景。
  1. Uart_SyncSend((uint8)0U, (uint8 *)log, (uint32)size, 10000);
  • 功能：同步发送数据（阻塞方式）。
  • 参数解析：前三个参数与Uart_AsyncSend一致，最后一个参数10000是超时时间（单位通常为毫秒或系统滴答数）。
  • 特点：调用后会阻塞当前程序，直到数据发送完成，或等待时间超过超时时间后返回。适用于需要确保数据发送成功后再执行后续操作的场景（如关键指令传输）。

总结

这组代码的典型执行流程是：

  1. 先通过Uart_Init完成 UART 的参数配置；
  2. 按需选择Uart_AsyncSend（非阻塞）或Uart_SyncSend（阻塞 + 超时控制）发送数据，实现与外部设备的串行通信。

实际使用时，需确保Uart_xConfig结构体的参数与通信对方匹配（尤其是波特率、校验方式等），否则会出现数据传输错误。

至此配置完毕。
