Keil RTE 工具配置项目 #

Keil RTE (Run-time Environment) 是 MDK 工具链的核心组件之一。其是一种基于 CMSIS-Pack 标准的管理机制，允许使用库管理器的方式引入新的软件组件。开发者可以通过这种方式引入众多软件组件（比如 RTOS、FS、各驱动程序等），自动集成到工程中。

本文在 Nucleo_F411RE 开发板的基础上，介绍了如何利用 Keil RTE 工具集成 CubeMX HAL 库。

项目配置 #

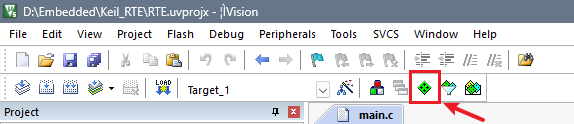

打开 Keil，新建项目。此时，Keil 会自动打开 RTE 工具。手动打开的方式如下图所示。

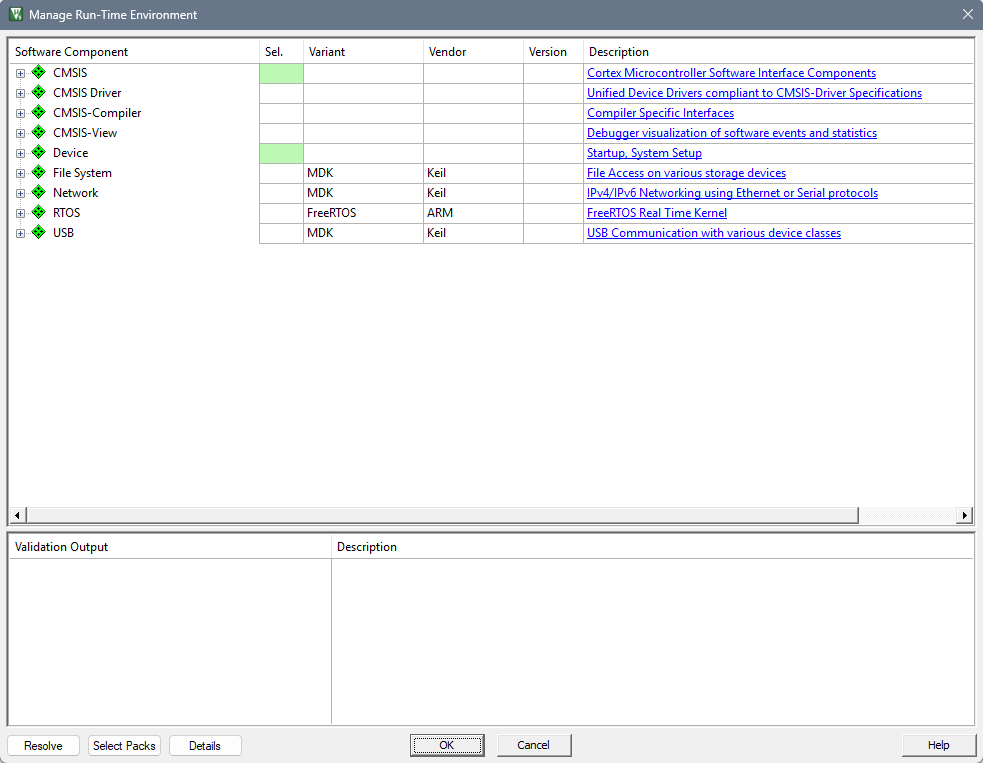

RTE 工具中列举了已经下载的软件组件。如下图所示。

在下载 STM32F4XX_DFP 的过程中，Keil 自动安装了 Device 系列组件，即芯片厂商提供的设备相关软件组建。展开，即可找到 CubeMX 组件。勾选，并点击右侧的启动按钮。

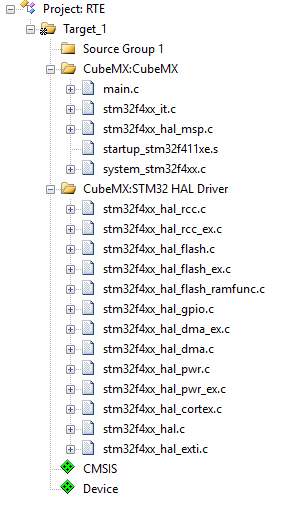

此时，Keil 会自动打开 CubeMX 软件，并新建 CubeMX 配置文件在项目文件夹中。进行 HAL 库配置并生成代码后，Keil 会在 Keil Project 配置文件的文件目录结构中添加对应生成 HAL 库头、源文件的位置，如图所示。

其中文件夹图标的表示由 Keil 构建的文件目录，绿色 “Pack” 图标的表示已经添加到该项目的软件组件。可以发现 Device 组件已经被添加到项目中。

编译，发现没有报错，证明已经成功引入了 HAL 库组件。这些组件存放在项目根目录下。

其他组件 #

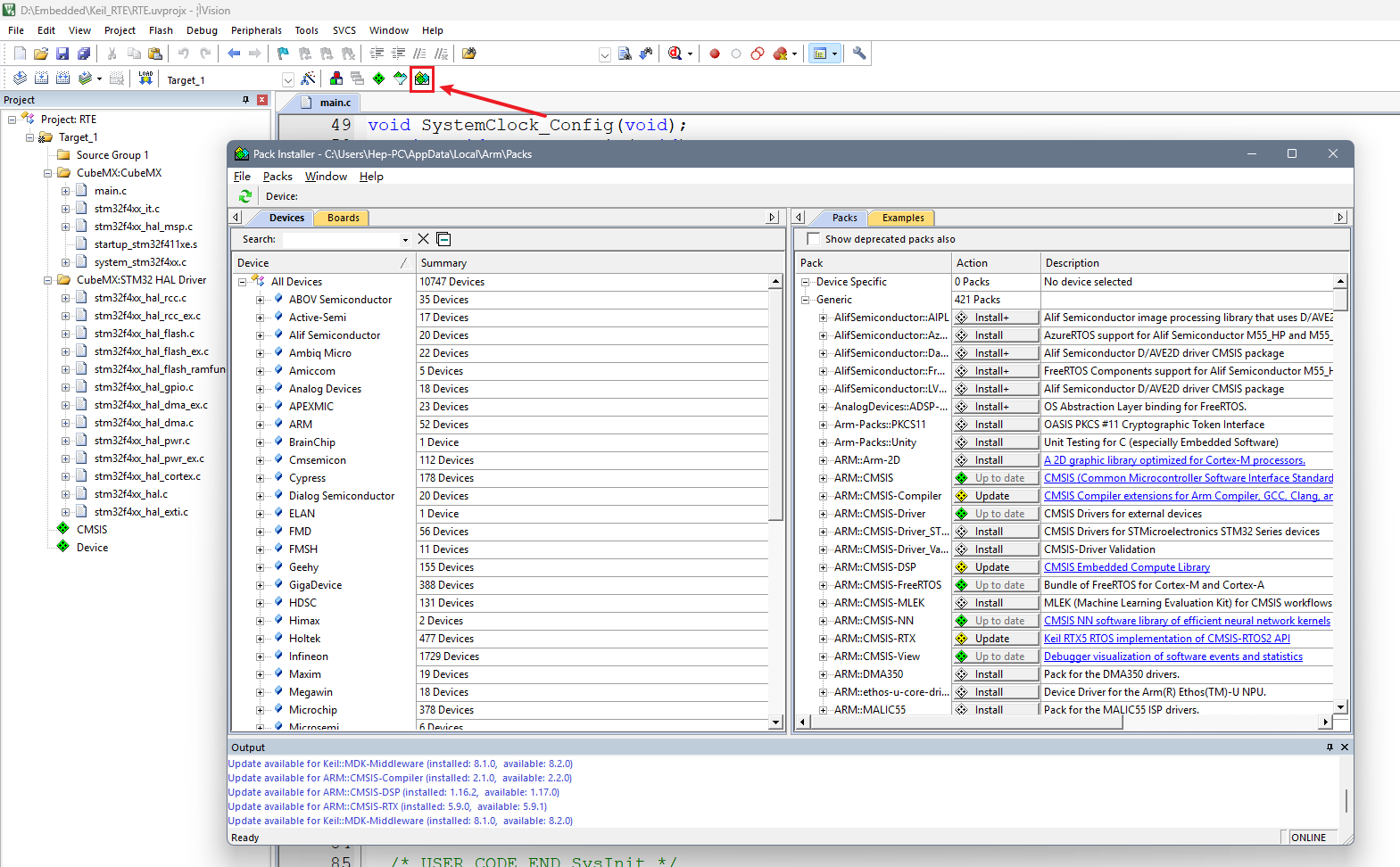

Keil 提供了一套完善的包管理器用于进行软件组件的安装。点击 Pack Installer 按钮，打开包安装器（管理器）。

Pack Installer 会在每次打开时与线上库进行同步，所以会有暂时的卡顿。

左侧是按照供应商分类的设备/开发版目录，点击就可以在右侧显示适用于该平台的软件组件。

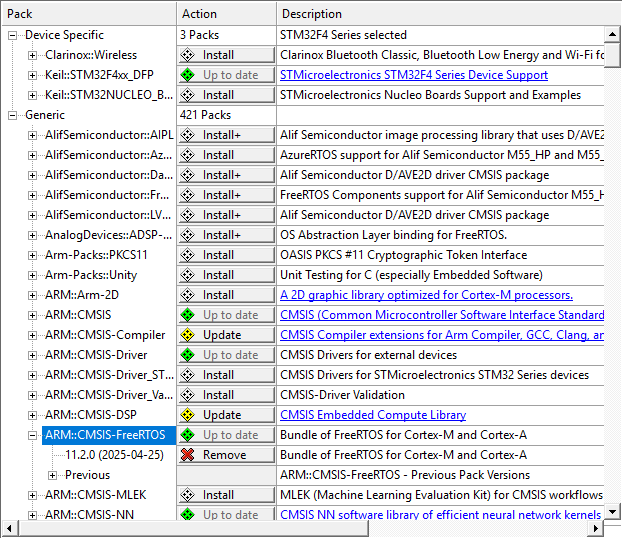

点击 STMicroelectronics 下属的 STM32F4 Series，可以看到右侧出现了平台特有（Device Specific）的 DFP 支持组件（即标准库），以及共有组件（Generic）。

可以看到，支持该系列芯片的软件组件包括了：

• RTOS (ARM::CMSIS-FreeRTOS)
• 协议驱动（MDK-Packs::HTTP_Parser、MDK-Packs::PahoMQTT）
• 功能库（LVGL::lvgl、tensorflow::tensorflow-lite-micro）
• 设备驱动（MDK-Packs::QCA400x_WiFi_Driver）
• …

用户可以根据需求下载并集成到 Keil 中。

开发辅助工具 #

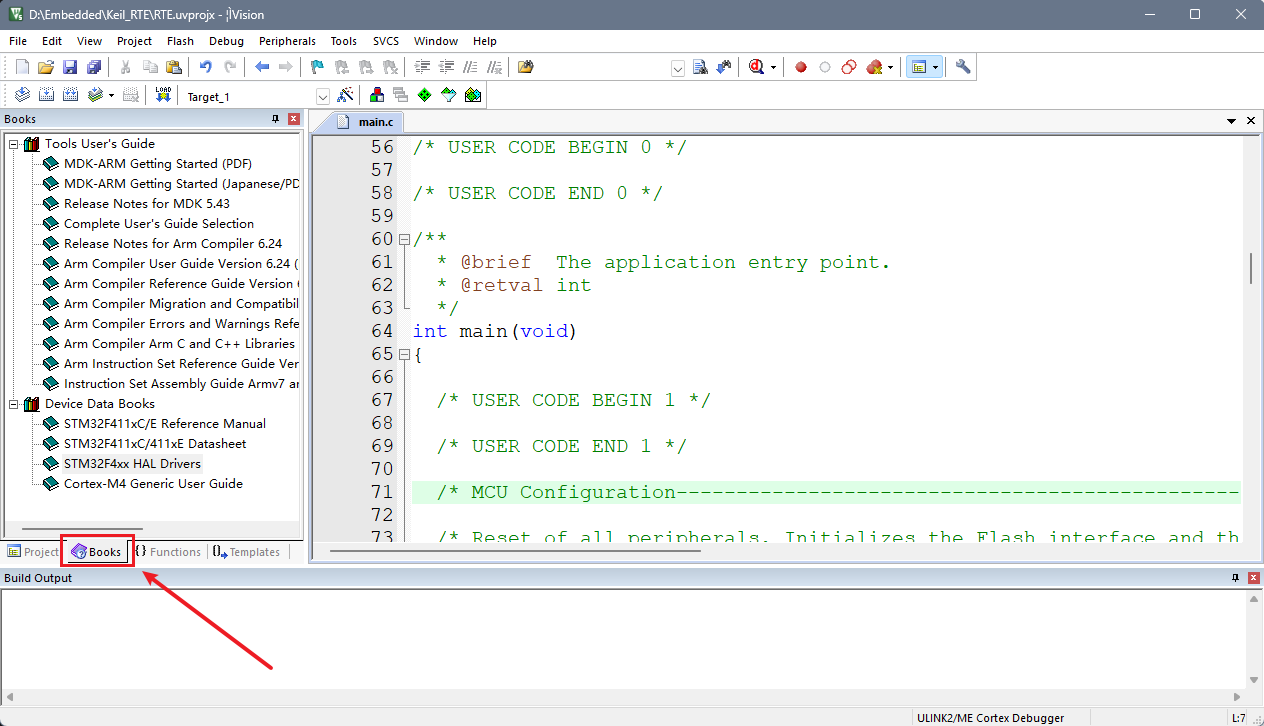

Keil 在 RTE 组件的基础上提供了集成在软件内部的帮助文档。点击左栏下方的 Books 按钮。

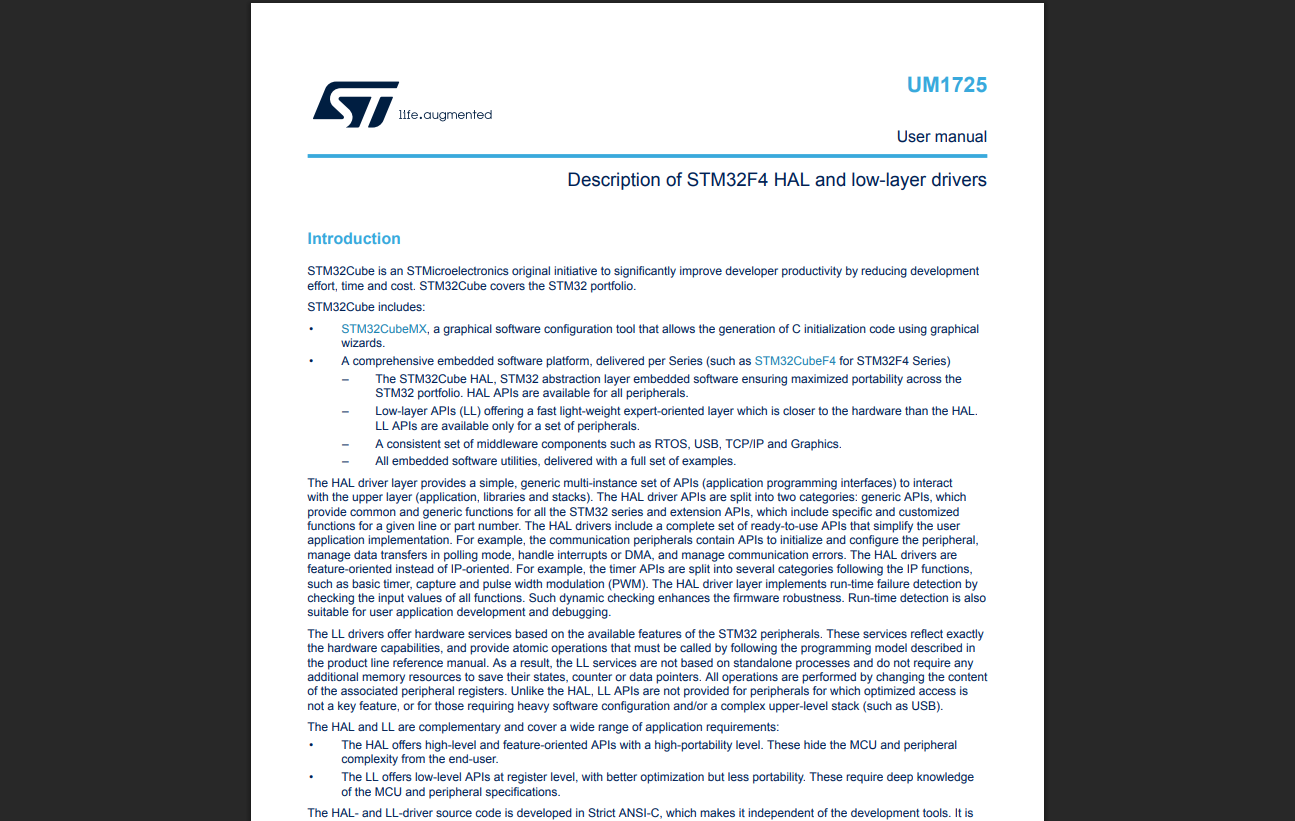

其会出现一系列的文档，分为 Device Specific 和 Generic 两部分，和 Pack Installer 中相对应。这是关于这些软件组建的文档。当在项目中引入了某个组件，其就会在 Books 页面引用这个组件的文档。双击即可查看，如图所示。

当然，这部分时可以设置的。点击 Pack Installer 按钮左侧的 File Extensions, Books and Environment… 按钮，如下图所示。

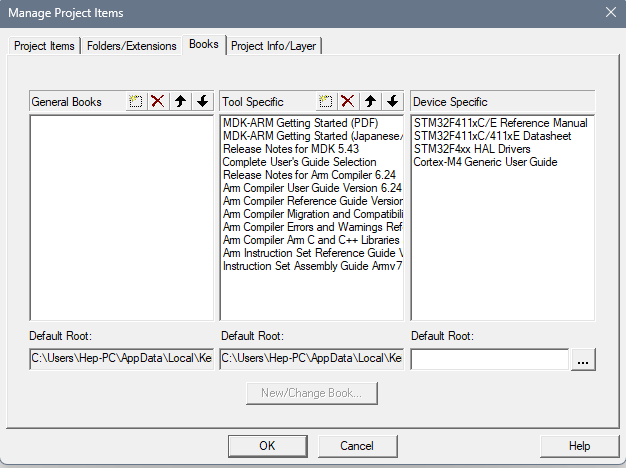

进入 Books 页面，就可以看到所有文档的索引。可以自行添加文档。
